隔脱离关及接地开关主要用于在磨练电气装备时隔离电压，，，使磨练的装备与带电部分之间有显着可见的断口，，，一样平常只有在电路断开的情形下才华操作。。。。它主要是由直流隔脱离关、接地开关（有的没有）和操作机构箱组成。。。。极线和直流滤波器高压直流隔脱离关要设置招弧角。。。。

直流隔脱离关在直流场中主要用于极线侧，，，中性母线侧，，，滤波器侧以及断路器周围，，，与断路器配合组成；；；；；ぷ氨。。。。

阀厅接地开关的主要功效是实现换流变压器、换流阀磨练、停运时的；；；；；ば越拥。。。。它包括一个刀臂和操念头构（装置在墙上），，，以及在套管顶部屏障罩上或均压环内的牢靠触点。。。。

一、 中性母线系统隔脱离关

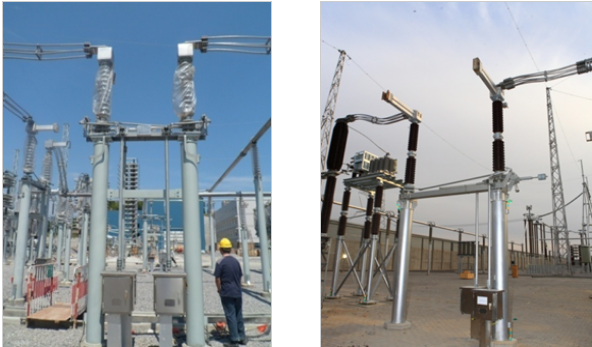

ZGW1-50/100/150型隔脱离关的主要特点有：均为双柱水平旋转式结构，，，配CJ6B型电动操念头构。。。。

  1、产品接纳双柱水平旋转式结构，，，结构合理，，，可靠性高。。。。

  2、导电杆接纳两个铝管平行焊接而成，，，散热面积大，，，提高了产品的通流能力。。。。

  3、产品的通流能力强。。。。接线端子的通流密度为0.07A/mm²,通流能力强。。。。

ZGW1-50/100/150主要手艺参数

ZGW1-50                             ZGW1-100

二、中点系统隔脱离关

ZGW2-408型户外高压直流隔脱离关为双柱水平伸缩式结构，，，其结构包括导电闸刀、静触头、支柱绝缘子、底座，，，配CJ6U电动可手动操念头构。。。。底座用热镀锌钢板弯曲装配而成，，，能遭受极高的应力。。。。支柱绝缘子由四节大爬距高强瓷实心棒形支柱绝缘子或复合绝缘子迭装而成，，，瓷绝缘子涂RTV，，，增添了产品的防污性能。。。。导电闸刀由导电杆、齿轮盒、平衡装置等组成，，，导电接触结构接纳弹簧夹紧结构和软毗连结构。。。。

ZGW2-408主要手艺参数

ZGW2-408

三、极线系统直流隔脱离关

1、导电闸刀接纳水平伸缩式结构，，，与三柱水平翻转式结构相比，，，分、合闸产品占用空间尺寸小，，，可以有用节约占地面积。。。。

2、支柱绝缘子接纳三角形结构，，，可有用地包管产品的刚性，，，机械稳固性高。。。。

3、平衡弹簧置于导电杆外，，，减轻了主导电回路的重量，，，简化了上部导电回路的结构，，，操作平稳可靠。。。。

4、触头接纳密封；；；；；そ峁，，，情形顺应性强。。。。

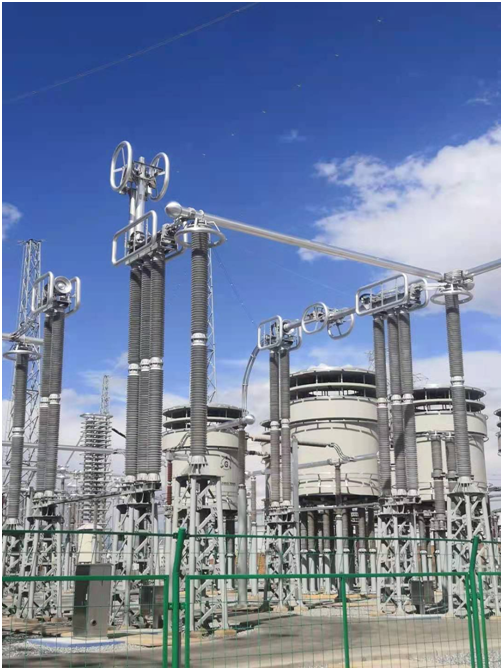

ZGW2-816主要手艺参数

ZGW2-816双柱水平伸缩式高压直流隔脱离关

四、 直流接地开关

产品特点：

1、产品电压品级涵盖±40kV～±1120kV。。。。

2、多种型式知足种种使用需求。。。。

3、静触头为梅花结构，，，外侧加装了导向罩，，，触头插入接触可靠，，，情形顺应性强。。。。

ZJW主要手艺参数

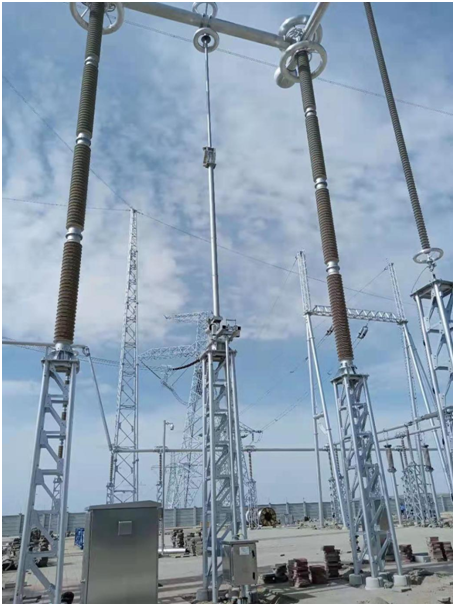

ZJW1-816高压直流接地开关

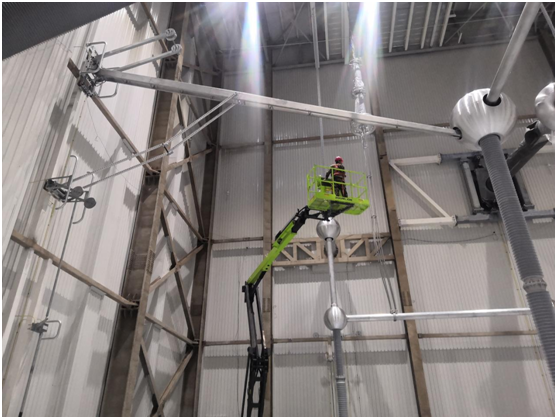

ZJN1-816阀厅接地开关
